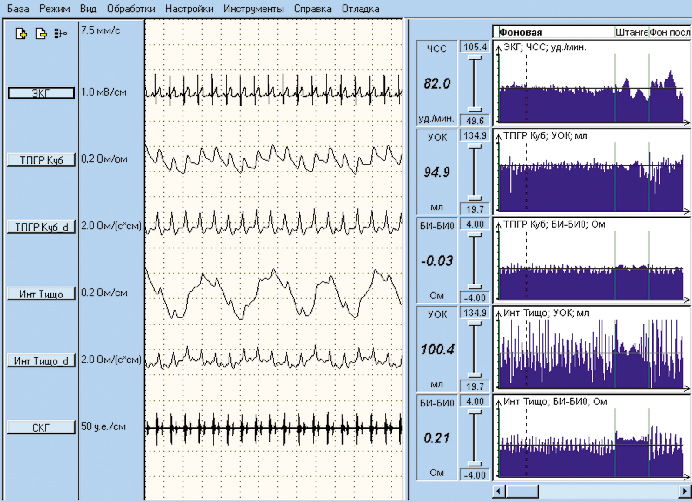

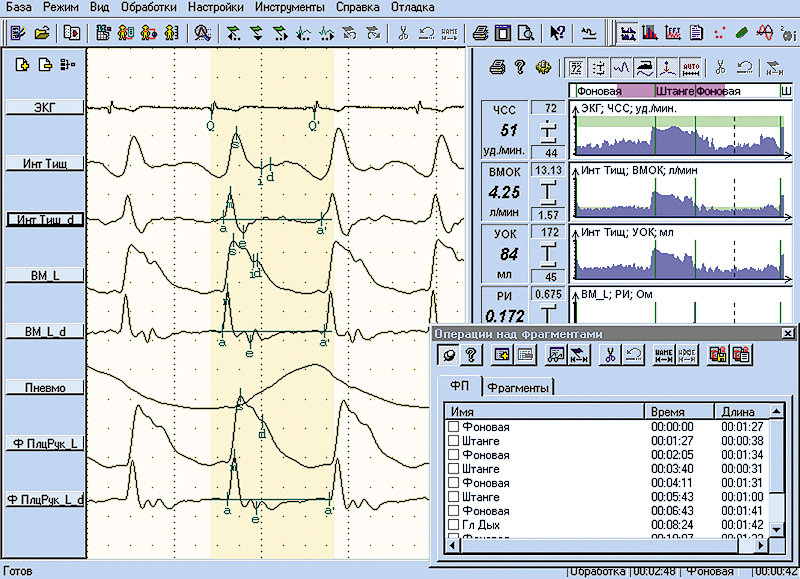

Вид экрана программы при мониторинге и записи сигнала в ходе исследования центральной гемодинамики. В левой части - сигнальное окно, в правой - кардиоцикловая динамика (тренды, ритмограммы) выбранных количественных показателей с индикацией текущих цифровых значений.

Адаптивная расстановка маркеров по выбранным физиологическим сигналам на основе формы сигнала на опорном сердечном цикле.

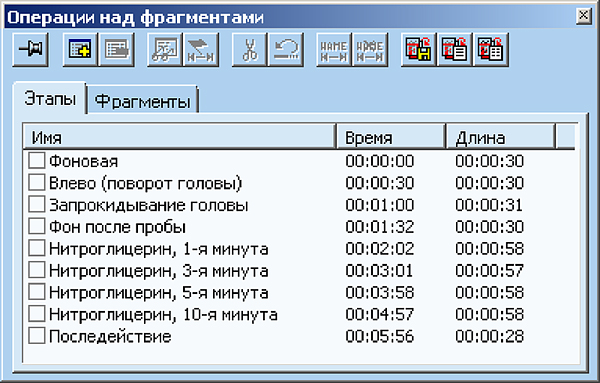

Структура проведенного исследования. В отдельном окне отображается структура проведенного исследования с указанием последовательности выполненных ФП, их продолжительности.

Справа - Панель диаграмм (трендов, ритмограмм). Пунктирный маркер связывает фрагмент на сигнальном окне с этим же фрагментом на трендах. Числовое значение каждого параметра показывается для кардиоцикла на котором расположен пунктирный маркер. Фоновая полоса зелёного цвета отображает диапазон нормативных значений. В верхней части панели диаграмм отображаются метки и имена функциональных проб.

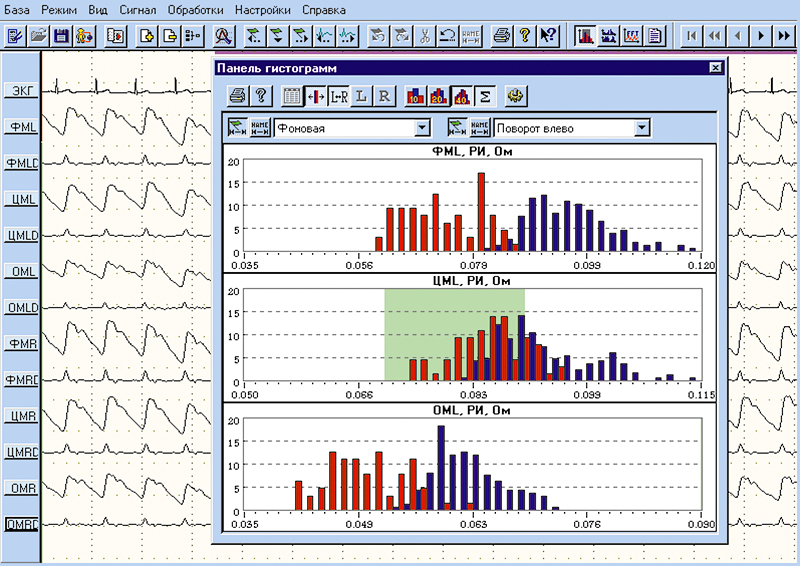

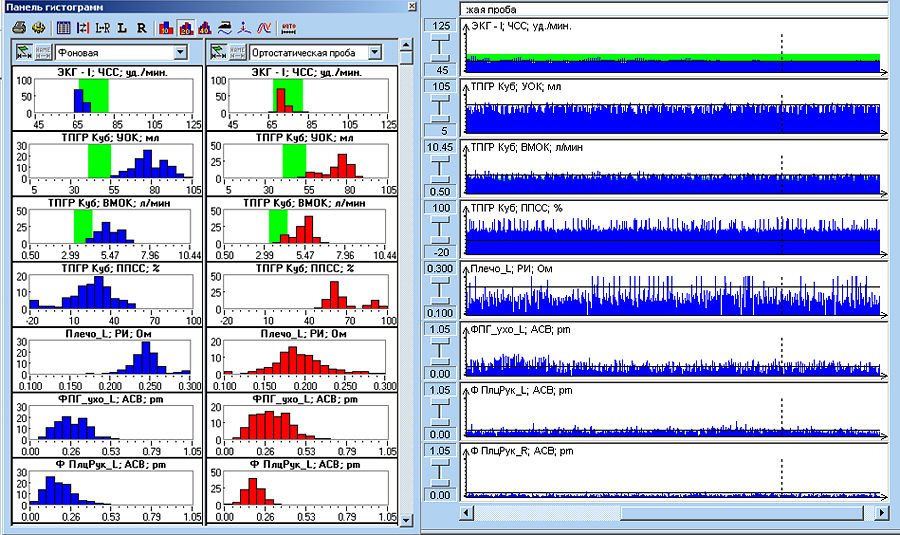

Панель гистограмм

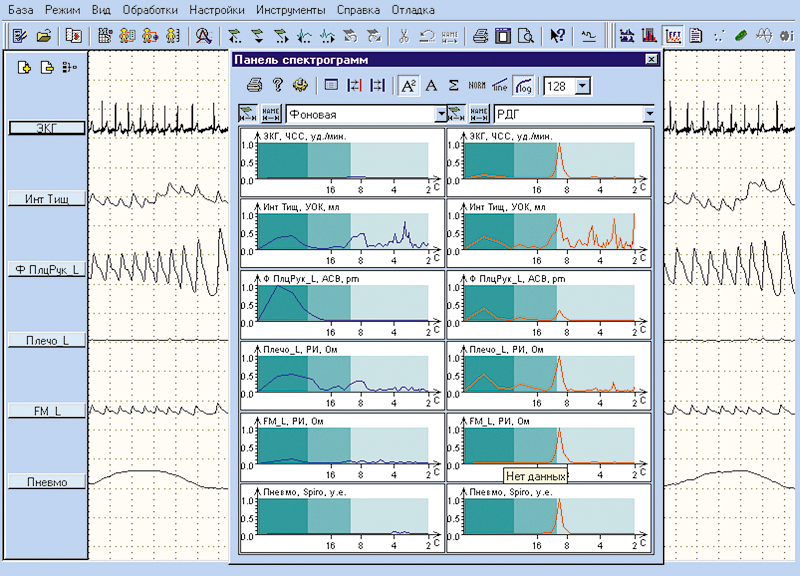

Спектральный анализ. Анализируются как исходные сигналы, так и тренды покардиоцикловой динамики количественных показателей (цветом фона выделяются стандартные частотные диапазоны).

Одновременное отображение результатов различных видов обработки

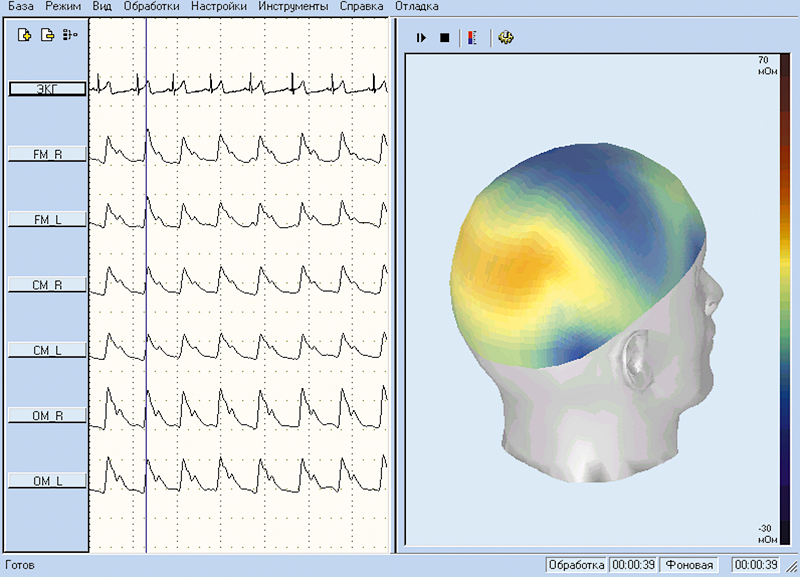

Топографическое картирование основных количественных показателей мозгового кровообращения.

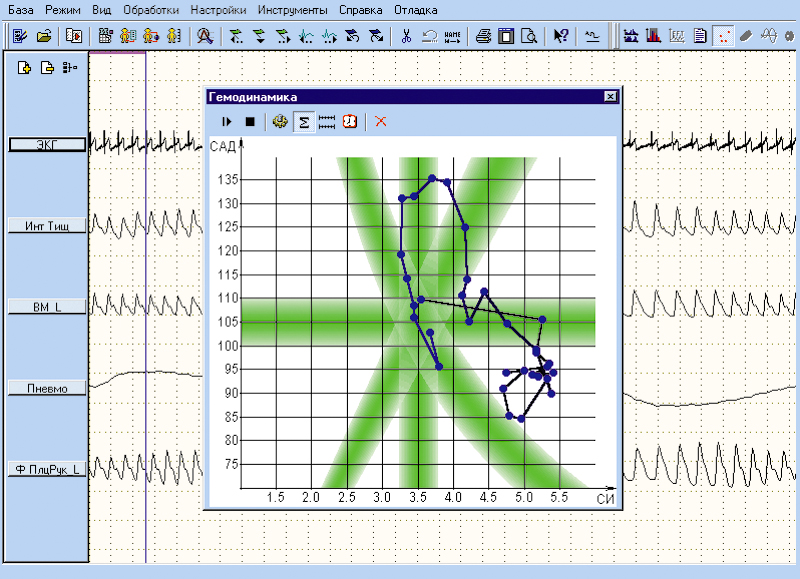

Интегральная оценка показателей центральной гемодинамики. В специальном окне визуализируется график «рабочей точки» гемодинамической системы (синего цвета), отражающий динамику соотношений сократительной функции левого желудочка и среднего давления в ходе исследования при выполнении ФП.

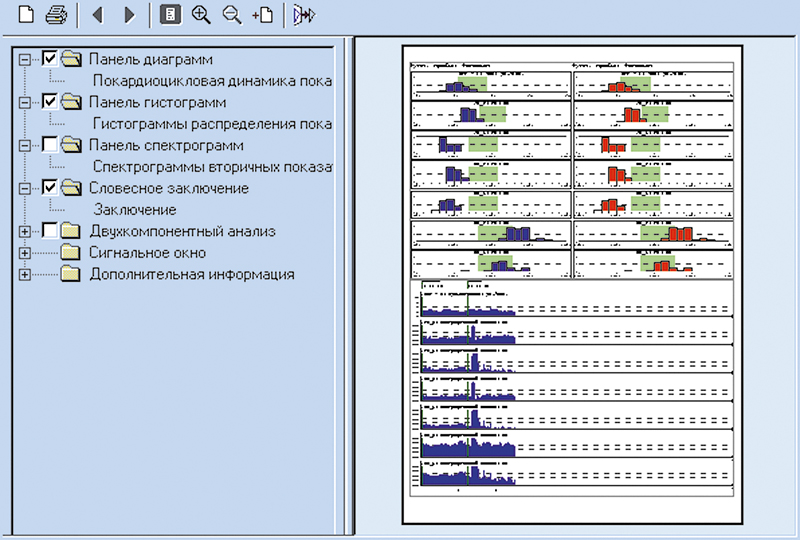

Менеждер печати составных документов. Позволяет подготовить к печати результаты обработки данных исследования в виде составного документа, включающего в себя диагностически значимые фрагменты нативных физиологических сигналов, текст врачебного заключения, тренды покардиоцикловой динамики показателей, гистограммы распределения этих показателей для различных ФП, а также таблицы со статистическими характеристиками показателей.

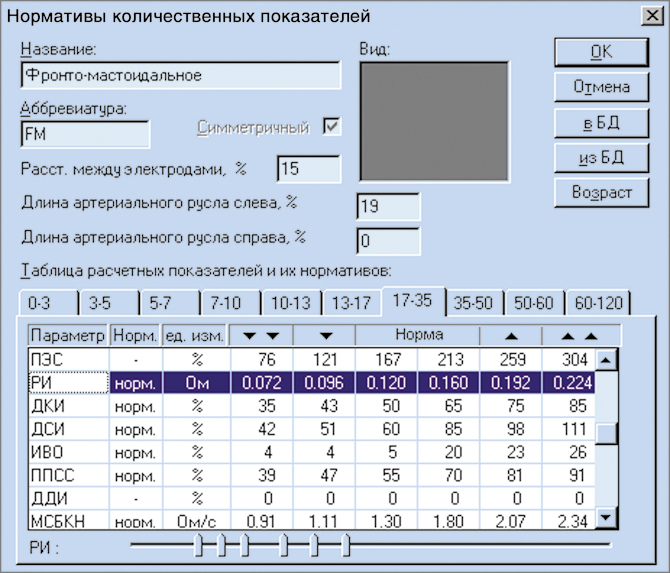

Справочник бассейнов кровообращения. Предназначен для редактирвания пользователем значений норм и диапазонов расчётных показателей, соответствующих различным индивидуальным возрастным или профессиональным нормам.

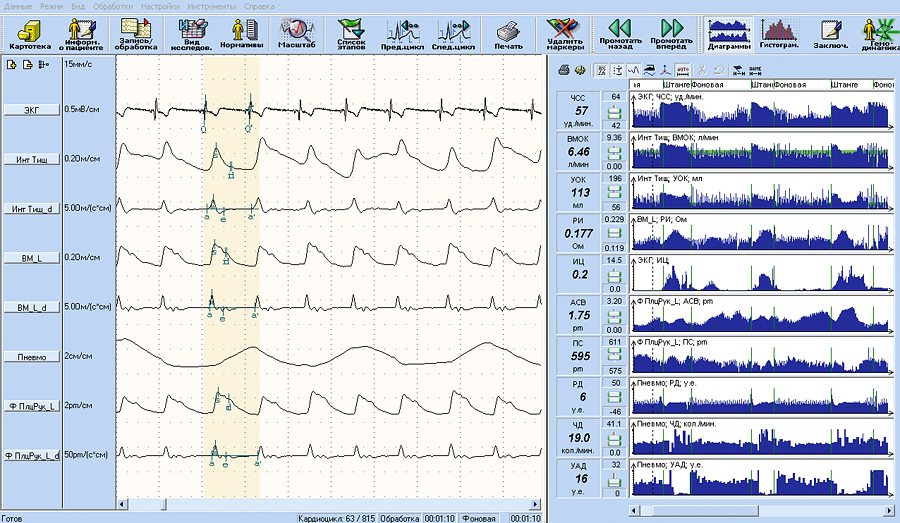

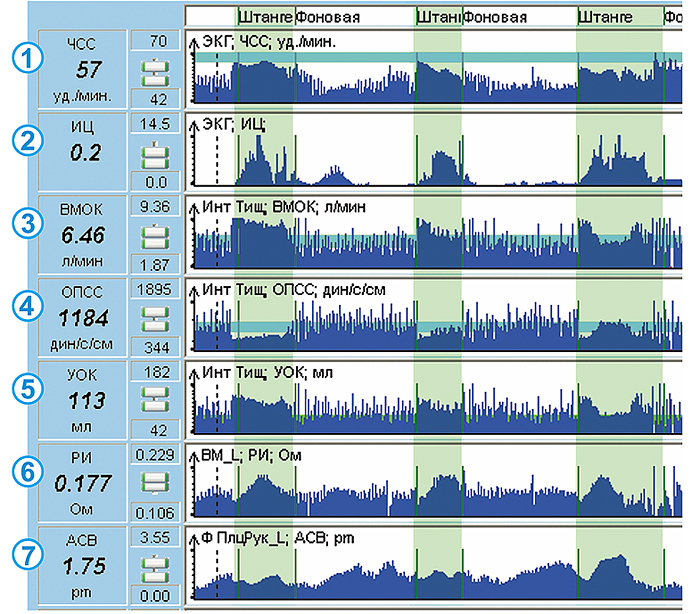

При системном анализе гемодинамики в левой части экрана располагается сигнальное окно с регистрируемыми физиологическими сигналами, а в правой части – тренды расчётных показателей, отражающие физиологические реакции на проводимые пробы.

1. Нарастание ЧСС (положительная хронотропная реакция).

2. Нарастание индекса централизации (ИЦ) по вариабельности сердечного ритма свидетельствует о повышении напряжения регуляторных механизмов и активации симпатического отдела ВНС.

3. Существенное нарастание вероятностного минутного объёма крови (ВМОК) – отсутствие уравновешивания хронотропного и инотропного механизмов регуляции, т.е. однонаправленные изменения (увеличение) ЧСС (1) и УОК (5), приводит к нарушению гомеостатической функции сердца.

4. Снижение общего периферического сосудистого сопротивления ОПСС – компенсаторная реакция, то есть увеличение просвета артериол, оттока крови из артериальной системы и, как следствие, предотвращение чрезмерного повышения артериального давления.

5. Нарастание ударного объёма крови УОК – выраженная положительная инотропная реакция (увеличение сердечного выброса).

6. Повышение реографического индекса (РИ) РЭГ синхронно с повышением ВМОК (3) свидетельствует о значимом повышении пульсового кровенаполнения мозговых сосудов и позволяет сделать предположение о некотором нарушении мозговой ауторегуляции.

7. Динамика амплитуды систолической волны (АСВ) ФПГ показывает незначительное снижение тонуса периферических сосудов.
