Нейромиоанализатор выпускается в двух, четырех и пяти-канальной модификациях.
Широкий выбор различных вариантор функциональных возможностей прибора для потребителя - от экономичных, бюджетных до элитных экспертного класса, обеспечен гибким сочетанием версий программно-методического обеспечения и модификаций нейромиографа.
Эффективно применяется в кабинетах функциональной диагностики, неврологических отделениях, спортивной медицине и для научных исследований.
Беспроводная связь блока пациента нейромиографа с пультом дистанционного управления, паттерн-стимулятором и педальных переключателем значительно сокращает количество соединительных кабелей на рабочем месте и существенно повышает комфортность для врача и пациента при проведении исследований.
|
| Блок пациента |
Усилители |
- 2, 4 или 5 гальванически изолированных усилителей ЭМГ и ВП
- интерфейс USB для связи с компьютером
- беспроводной интерфейс для управления педальным переключателем, ПДУ и паттерн-стимулятором
- Формирователи сигналов фото, фоно и электростимуляции
- Вход\выход синхронизации для подключения магнитного стимулятора и других устройств
|
- Частота квантования - до 200 кГц на канал
- Разрядность АЦП - 18 бит
- Чувствительность: 0.2-10000 мкВ/дел (15 градаций)
- Входной импеданс: 100/20 МОм/пФ
- Уровень шума в полосе частот 10 Гц–10 кГц: не более 0,6 мкВ
- Отключаемый адаптивный фильтр сетевой помехи
- Коэффициент подавления синфазной помехи на частоте 50 Гц: не более 110 дБ
- Нижняя граница полосы пропускания: 0,01–300 Гц
- Верхняя граница полосы пропускания: 10 Гц–20 кГц
|
|
Электроды
|
- Токовые стимулирующие с фиксированным межэлектродным расстоянием (взрослый и детский) с фетровыми или металлическими наконечниками
- Поверхностные отводящие с фиксированным межэлектродным расстоянием
- Токовые вилочковые стимулирующие (взрослый и детский)
- Заземляющий поверхностный электрод
- Игольчатые и чашечковые электроды
|
Пульт дистанционного управления (ПДУ)
(Значительно упрощает проведение многократных стандартных исследований без обращения к клавиатуре и мыши компьютера) |
|
- Выполняет одновременно функции традиционной клавиатуры нейромиографа и рукояти электростимулятора;
- Управление нейромиографом с помощью ПДУ несложно и сравнимо с управлением мобильным телефоном;
- "Быстрый старт" новой методики с помощью ПДУ значительно ускоряет анализ смешанных и симметричных нервов и мышц;
- Кнопки и регулятор-колесо ПДУ для каждой из методик исследований имеют различное функциональное назначение, позволяющее выполнять все основные действия.
|
|
Методики электромиографических исследований
|
СПИ моторные |
СПИ–сенсорные |
F–волна |
- Алгоритм режекции артефакта стимуляции позволяет записать ответы коротких нервов.
- Интегральные таблицы компактно отражают основные результаты уже проведенных тестов.
|
|
H-рефлекс |
Мигательный рефлекс
|
- Ритмическая стимуляция реализована возможность создавать сценарии стимуляции и выполнять их в ручном и автоматическом режимах.
|
|
Поверхностная ЭМГ-экспресс
Позволяет оперативно исследовать большое число мышц с применением различных нагрузок. |
Игольчатая ЭМГ
Позволяет записать активность введения, спонтанную активность, ПДЕ и интерференционный паттерн. |
- Библиотека нозологически ориентированных сценариев исследований позволяет экономить время при типовых исследованиях.
- Поверхностная многоканальная ЭМГ позволяет исследовать взаимную работу группы мышц, рассчитать коэффициенты реципрокности, синергии и адекватности.
|
|
Исследования зрительных ВП на шахматный паттерн
|
Стимулятор состоит из ЖК-монитора
Основные характеристики стимулятора
- Поле предъявления паттерна: весь экран, одна из половин, одна из четвертей, центальная часть;
- Вид рисунка: шахматный, горизонтальные или вертикальные полосы;
- Качество изображения: 800х600, 16 млн. цветов.
|
|
Исследования слуховых ВП
|
Коротколатентные слуховые ВП |
Среднелатентные слуховые ВП |
Длиннолатентные слуховые ВП |
|
В качестве фоностимулятора специально калиброванные стереонаушники
- Тип стимула: щелчок, гармонический тон с прямоугольной или трапецеидальной огибающей;
- Интенсивность стимула (SPL): 1–110 дБ;
- Управление: независимое, по правому и левому каналам;
- Контралатеральное шумовое маскирование.
|
|
Исследования зрительных ВП на вспышку света
|

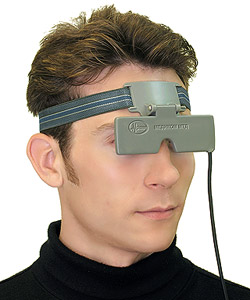

Фотостимуляция осуществляется с помощью оригинальных "очков" на основе импульсных светодиодов.
- яркость поля стимуляции: 2250±750 кДж/м2
- длительность вспышки: 1,0±0,1 мс
- поле зрения: не менее чем 20°
- частота повторения вспышки: 0,2 - 1,6 Гц
Соответствие стандарту ISCEV (International Society for Clinical Electrophysiology "Visual evoked potentials standard").
|
Исследования соматосенсорных ВП
|
Коротколатентные соматосенсорные ВП
Длиннолатентные соматосенсорные ВП |
