Визуальные формы предъявления сигналов БОС

Визуальные формы предъявления сигналов БОС

Тренды, шкалы, диаграммы, художественная графика, изображения, слайды, видеоролики

Визуальные формы предъявления сигналов БОС

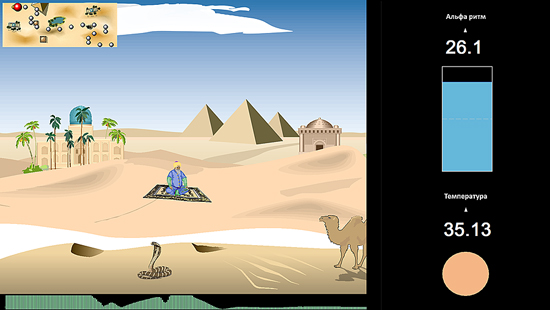

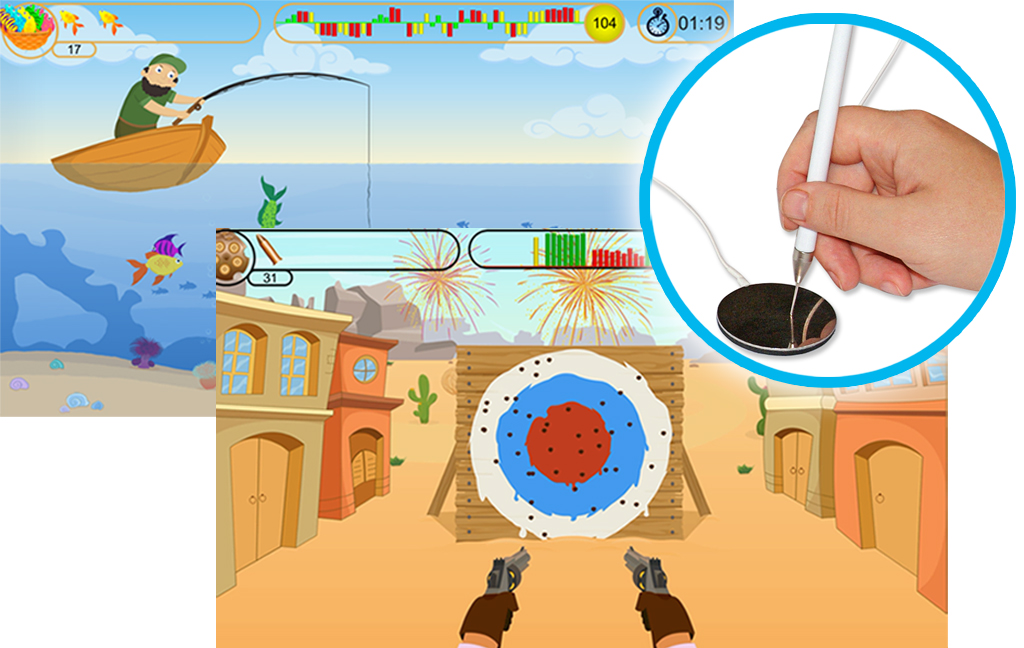

Двухмерные и трехмерные игровые сюжеты

Визуальные формы предъявления сигналов БОС

Линейные, трёхмерные и шумоподобные искажения и преобразования изображений, слайдов и видеороликов, видеоморфинг изображений

Визуальные формы предъявления сигналов БОС

Информационные заставки и инструкции в процессе выполнения процедур БОС-тренинга

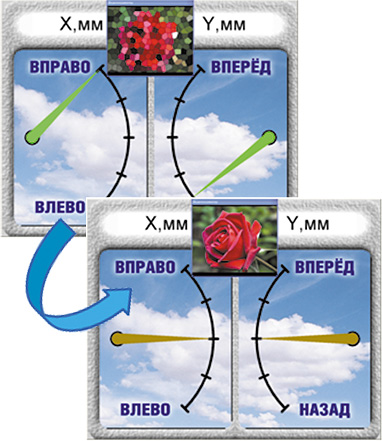

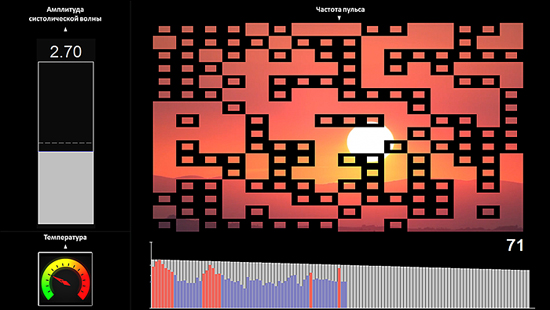

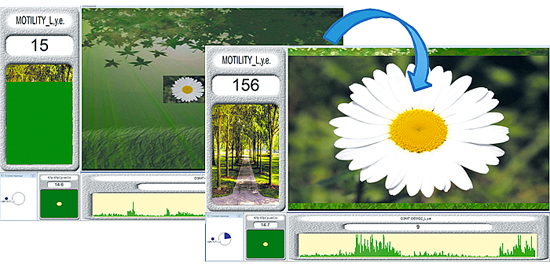

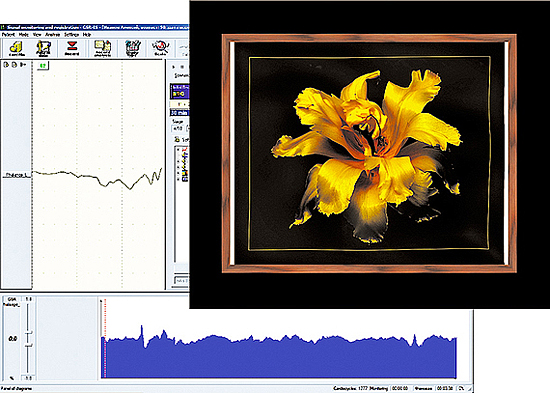

Пример визуальной биологической обратной связи по температуре. При увеличении показателя исчезают искажения и появляется четкое изображение цветка.

Пример визуальной биологической обратной связи по температуре

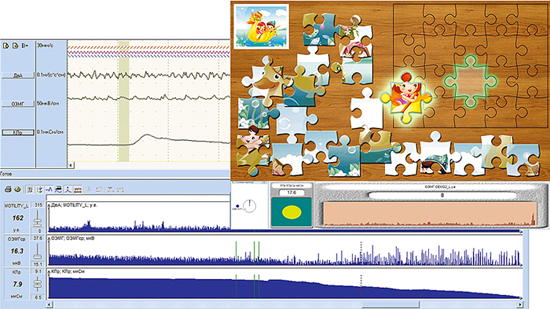

Пример мультипараметрического мониторинга:
Конфигурация и схема крепления электродов (1) — 11 каналов ЭЭГ, ЭКГ, ФПГ, ОЭМГ, показатели мозгового кровообращения, дыхание, кожная проводимость. Представление нативных физиологических сигналов (2) и трендов расчётных показателей (3).

Пример мультипараметрического мониторинга

Наблюдение и управление процессом БОС-тренинга.
Обеспечивается контроль регистрируемых физиологических сигналов (1), расчётных показателей в виде трендов (2), отражающих динамику состояния пациента, и контроль выполнения сценария (3) из библиотеки процедур.

Наблюдение и управление процессом БОС-тренинга

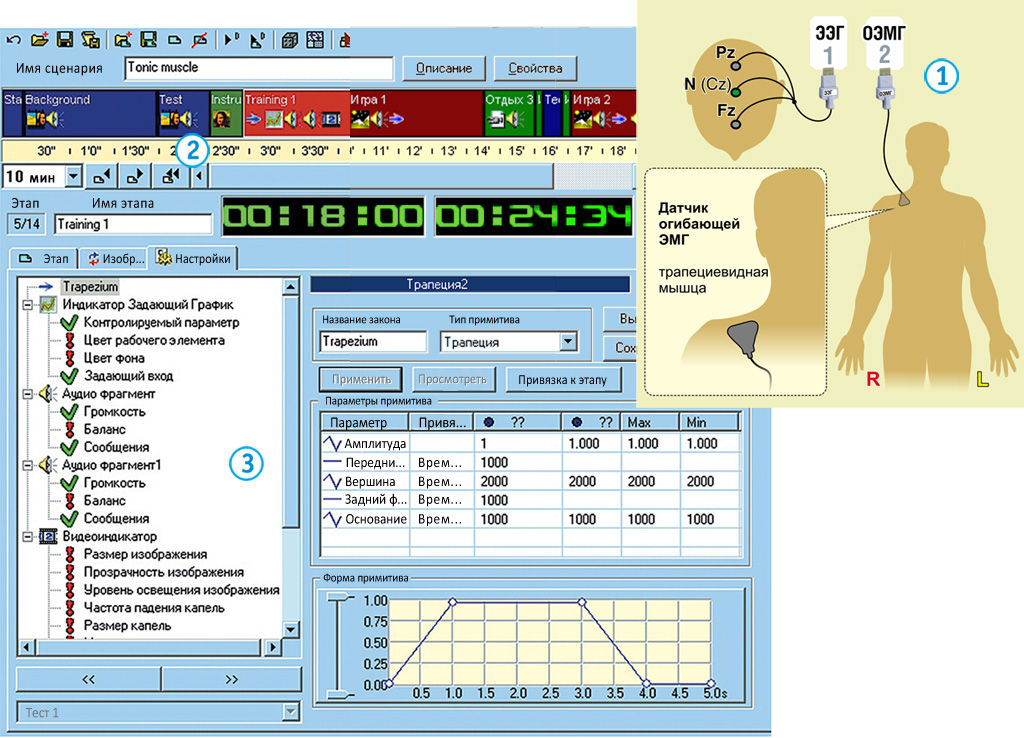

Создание сценария процедуры БОС-тренинга.
Конфигурация и схема крепления электродов (1), формирование структуры этапов сценария (2) и выбор форм предъявления и содержания аудиовизуальных стимулов и сигналов БОС (3).

Создание сценария процедуры БОС-тренинга
Оценка процедурной эффективности

Оценка процедурной эффективности
Процедурная эффективность отражает степень успешности усилий пациента по изменению физиологических показателей в соответствии с целями процедуры и отражает динамику управляемых физиологических показателей в привязке к различным этапам БОС-процедуры

Оценка процедурной эффективности

Оценка процедурной эффективности
Оценка процедурной эффективности может осуществляться с помощью нескольких видов обработки: «Оценка поэтапной динамики», «Диаграммы», «Гистограммы», «Скаттерграммы», «Спектрограммы».
На примере видно, что исходно наблюдалась брадикардия с малой вариабельностью, а на этапе тренинга вариабельность увеличилась и ритм вошел в зону нормокардии.

Примеры визуальных образов БОС

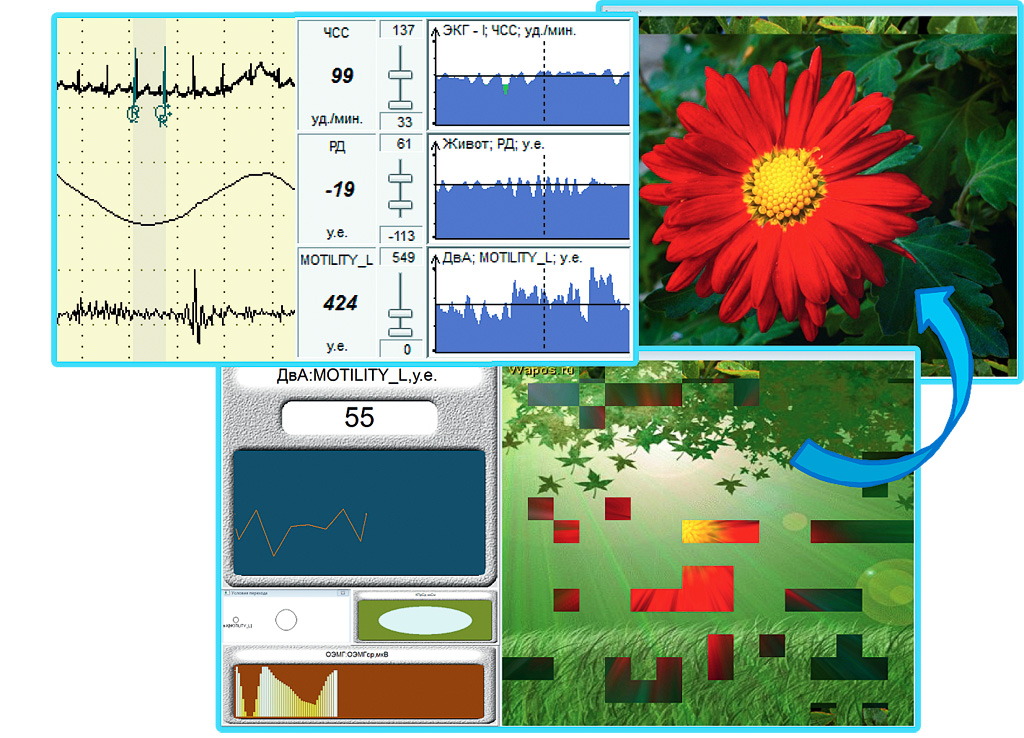

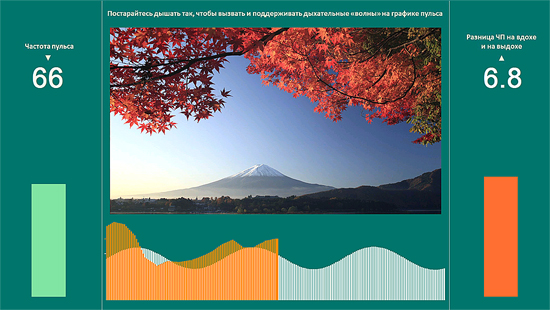

БОС-процедуры по частоте сердечных сокращений

БОС-процедура по частоте сердечных сокращений

БОС-процедуры по температуре

БОС-процедура по температуре
БОС-процедура по частоте сердечных сокращений
БОС-процедура по температуре

Примеры визуальных образов БОС

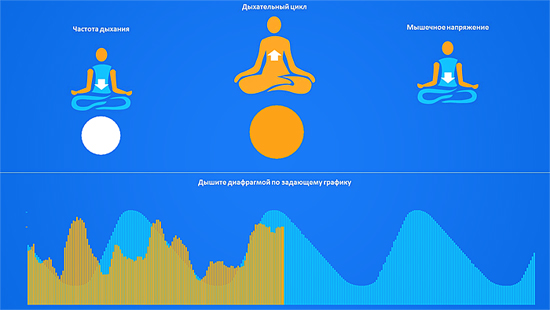

БОС-процедуры по параметрам дыхания

БОС-процедура по параметрам дыхания БОС-процедура по параметрам дыхания

БОС-процедуры по параметрам кровообращения

БОС-процедура по параметрам кровообращения БОС-процедура по параметрам кровообращения

Примеры визуальных образов БОС

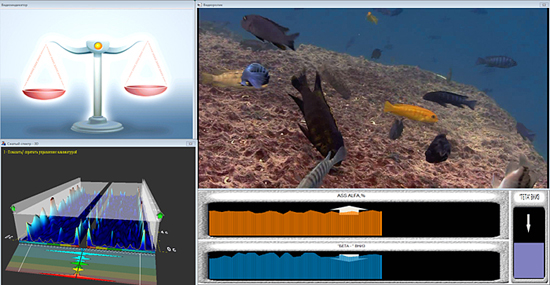

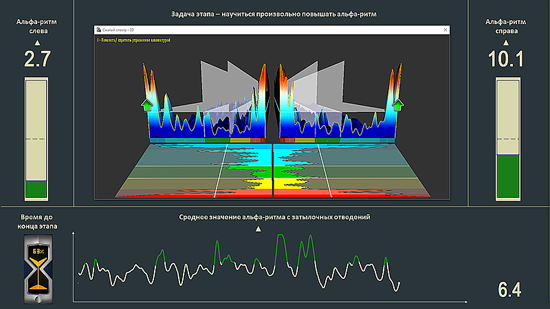

БОС-процедуры по электроэнцефалограмме (2 отведения ЭЭГ)

БОС-процедура по электроэнцефалограмме

БОС-процедуры по электромиограмме

БОС-процедура по электромиограмме
БОС-процедура по электроэнцефалограмме
БОС-процедура по электромиограмме

Нормализация мозгового кровообращения по РЭГ (глубина погружения морского конька зависит от пульсового кровенаполнения).

БОС-тренинг по показателям мозгового кровотока

В ответ на стрессогенный стимул происходят резкие изменения
показателей, в том числе изменения тонуса резистивных сосудов
сердечно-сосудистой системы.

Стресс-тестирование

Нормализация ЭЭГ

Нормализация ЭЭГ

Пример регистрации сигналов ЭЭГ, ЭКГ и КПр и трендов показателей при выполнении БОС-процедуры, направленной на формирование функциональной асимметрии ЭЭГ при регуляции эмоционального состояния по значениям ЧСС и кожной проводимости.

Регуляция функциональной асимметрии ЭЭГ с мультипараметрическим контролем

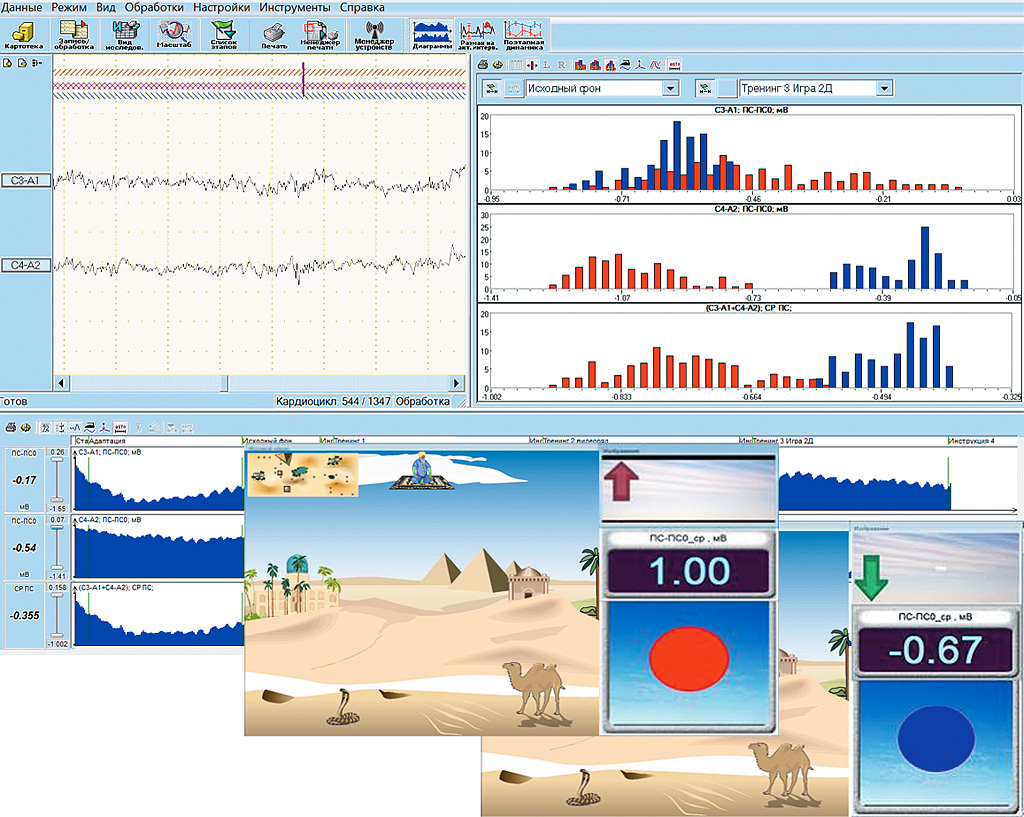

Вид трендов СМА и сопоставление гистограмм распределения сверхмедленных потенциалов на разных этапах выполнения БОС-процедуры.
Видно изменение цвета геометрического индикатора (синий круг меняется на красный), высоты полета ковра-самолета и цифровых значений параметра относительного изменения сверхмедленного потенциала (ПС-ПСО).

Вид трендов СМА и сопоставление гистограмм распределения сверхмедленных потенциалов на разных этапах выполнения БОС-процедуры

Площадка для теппинг-теста и набор процедур БОС-тренинга «Ритмо-БОС» дополнительно к библиотекам процедур вариантов «Базовый» или «Профессиональный»

Площадка для теппинг-теста и набор процедур БОС-тренинга «Ритмо-БОС»

Площадка для теппинг-теста и набор процедур БОС-тренинга «Ритмо-БОС» дополнительно к библиотекам процедур вариантов «Базовый» или «Профессиональный»

Площадка для теппинг-теста и набор процедур БОС-тренинга «Ритмо-БОС»

Площадка для теппинг-теста и набор процедур БОС-тренинга «Ритмо-БОС» дополнительно к библиотекам процедур вариантов «Базовый» или «Профессиональный»

Площадка для теппинг-теста и набор процедур БОС-тренинга «Ритмо-БОС»

Пример отображения информации при тренинге на устойчивость

Пример отображения информации при тренинге на устойчивость

Комбинированный визуальный образ БОС для тренинга устойчивости

Комбинированный визуальный образ БОС для тренинга устойчивости

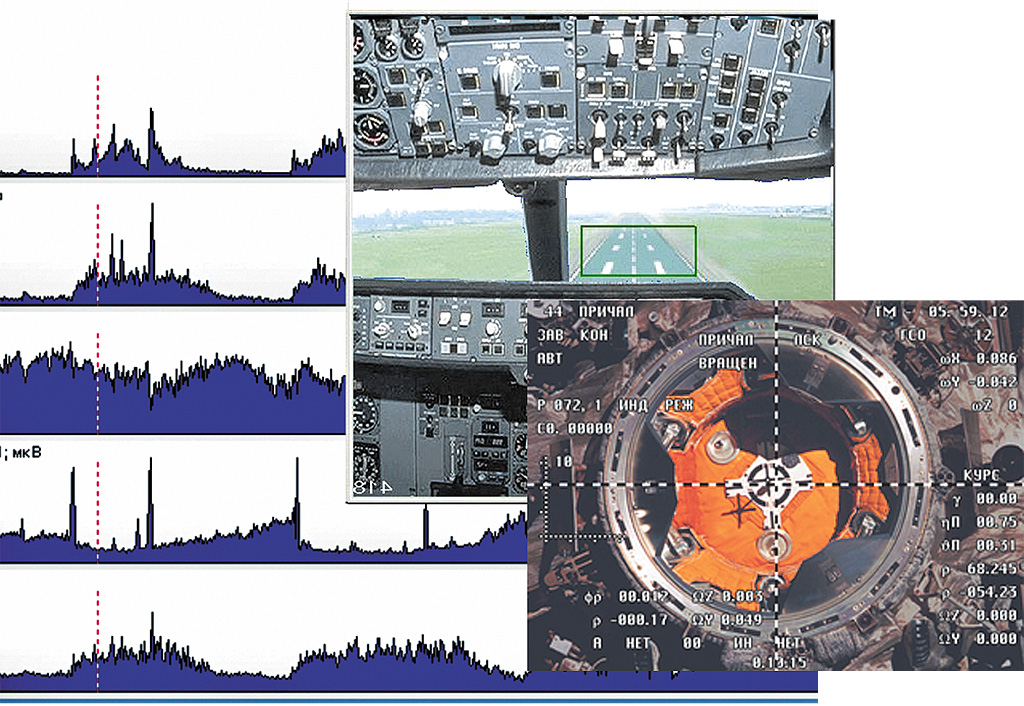

Пример выполнения операторской задачи «Стыковка с МКС» - испытуемый должен совмещать визир со стыковочным узлом

Пример выполнения операторской задачи «Стыковка с МКС»

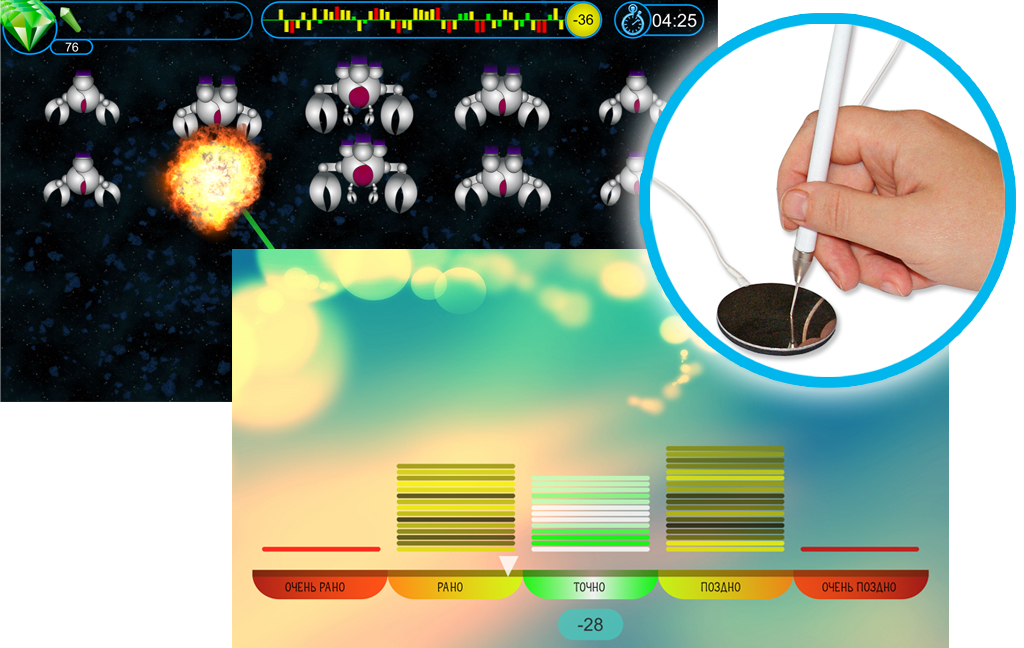

Обучение навыкам стрессоустойчивости с использованием соматосенсорного стимулятора

Обучение навыкам стрессоустойчивости с использованием соматосенсорного стимулятора

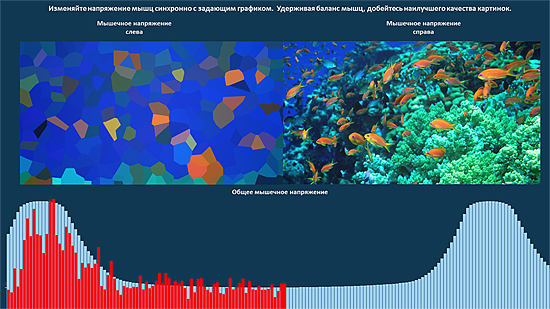

Снижение тремора с контролем мышечного и эмоционального напряжения

Снижение тремора с контролем мышечного и эмоционального напряжения

БОС-тренинг по двигательной активности

БОС-тренинг по двигательной активности

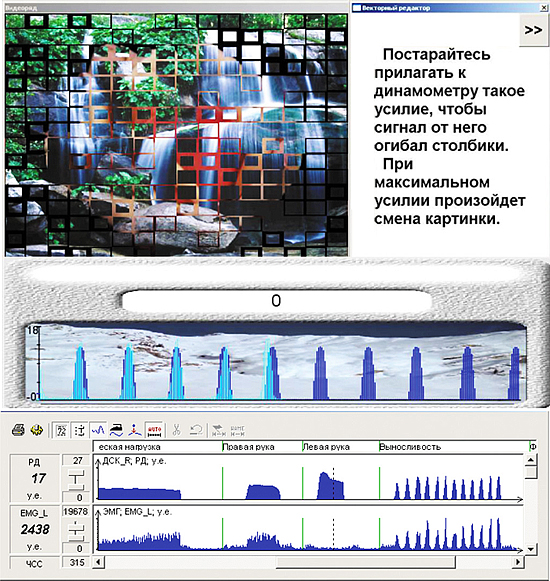

БОС-тренинг на восстановление статической и динамической мышечной силы и выносливости

БОС-тренинг на восстановление статической и динамической мышечной силы и выносливости

Групповой БОС-тренинг по синхронизации действий у спортсменов

Групповой БОС-тренинг по синхронизации действий у спортсменов

Пример изменения изображения при успешном выполнении задачи БОС-тренинга «Увеличение активности движения с контролем мышечного и эмоционального напряжения»

Пример изменения изображения при успешном выполнении задачи БОС-тренинга

Пример процедуры тренинга по ЭЭГ для преодоления депрессии

Пример процедуры тренинга по ЭЭГ для преодоления депрессии

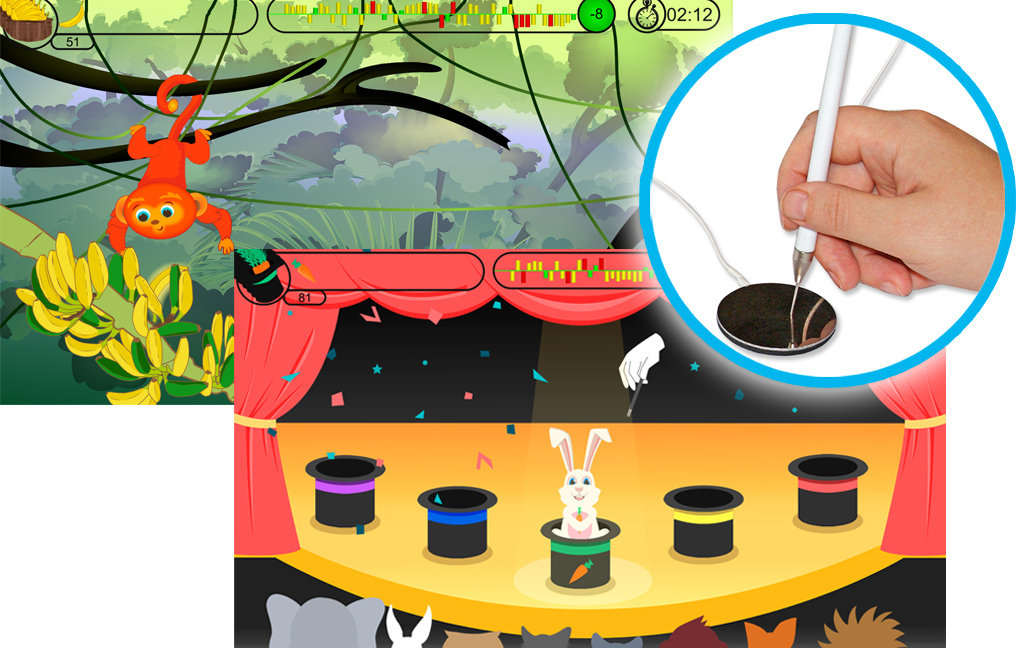

2D и 3D игры для БОС, виртуальная реальность

2D и 3D игры для БОС, виртуальная реальность
