Совместимое оборудование
  • Электроэнцефалограф-регистратор портативный телеметрический «Энцефалан-ЭЭГР-19/26».
    Основная модификация
  • Электроэнцефалограф-регистратор портативный телеметрический «Энцефалан-ЭЭГР-19/26». Модификация «Мини»
  • Полисомнографы
  • Электроэнцефалограф-анализатор ЭЭГА-21/26 «Энцефалан-131-03»
  • Заказать прайс-лист
  • Книги

Длительная регистрация ЭЭГ

Синхронная с ЭЭГ регистрация видео и аудио данных

Компактное представление данных длительного исследования на одном экране

Автоматическое построение гипнограммы

Отображение динамики изменения положения тела пациента во время сна

Выявление и отображение цветом различных событий сна

Компактное представление всех типов событий сна для всего исследования

Отображение динамики изменения различных физиологических показателей

Использование различных математических обработок для анализа сигналов

Спектральный анализ, положение тела пациента, спекрт мощности и увеличенный просмотр сигнала

Отчеты

Полисомнограф на базе электроэнцефалографа-регистратора «Энцефалан-ЭЭГР-19/26», основная модификация и модификация «Мини»

Регистратор физиологических сигналов во время сна «АпнОкс», исполнение «АпнОкс-04»

Регистратор физиологических сигналов во время сна «АпнОкс», исполнение «АпнОкс-10»



























ПМО Сомнологические исследования "Энцефалан-ПСГ"

Полисомнографические (ПСГ) исследования проводятся с целью изучения структуры сна обследуемого, выявления нарушений циклов сна-бодрствования, а также заболеваний и нарушений, проявляющихся, преимущественно, во сне. ПСГ исследование позволяет выявить и количественно оценить дыхательные и двигательные нарушения (хронические обструктивные заболевания дыхательных путей и легких, центральный апноэ, синдром беспокойных ног и пр.), нарушения в деятельности сердечнососудистой системы (нарушения сердечного ритма, ишемические нарушения), a так же наличие и выраженность эпилептиформной активности во сне. В процессе ПСГ исследования осуществляется длительная регистрация электроэнцефалограммы (от 2-х до 20-ти отведений), ЭОГ (по двум отведениям), ЭМГ (одно и более отведений), ЭКГ (1 либо 3 отведения), респираторных показателей (абдоминальная и грудная рекурсия дыхания, поток дыхания с орального и/или ороназального датчика), храпа, двигательной активности (беспроводные датчики двигательной активности и/или датчики ЭМГ установленные на соответствующие группы мышц), сатурации кислорода и других показателей по выбору пользователя. Записанные данные подвергаются обработке, с целью построения гипнограммы, а так же для выявления характерных признаков проявлений различных заболеваний, расстройств и состояний. На основании этих данных формируются, в соответствии с распространенными в области сомнологии стандартами и нормативами, отчётные формы, представляющие данные в табличном и графическом виде и в виде словесных описаний, на основании которых может быть сформировано врачебное заключение и поставлен диагноз.

    Функциональные возможности:


  • Длительная регистрация энцефалограммы (от 2-х до 20-ти отведений), ЭОГ (по двум отведениям), ЭМГ (1 либо 3 отведения), ЭКГ (1 либо 3 отведения), потока дыхания (термисторный и манометрический потоки дыхания с орального и/или ороназального датчика), дыхательного усилия (2 датчика), храпа, двигательной активности (беспроводные датчики двигательной активности и/или ЭМГ с соответствующих групп мышц), сатурации кислорода и других показателей с учётом комплекта поставки.

  • Проведение исследования в автономном либо телеметрическом режиме. В первом случае регистрация физиологических данных ведётся на внутреннюю карту памяти устройства. Во втором случае (телеметрическое/автономно-телеметрическое ПСГ исследование), регистрация данных осуществляется на рабочей станции (ПК) через телеметрический канал связи (Bluetooth) между блоком пациента и интерфейсным блоком. В любом из 2-х вариантов исследования имеется возможность использования голосового отметчика событий (диктофона).

  • Синхронная с ЭЭГ регистрация видео и аудио данных (ЭЭГ/ПСГ видеомониторинг) при телеметрическом исследовании.

  • Для ЭЭГ электродов контроль подэлектродных сопротивлений и потенциалов в реальном масштабе времени в процессе съема.

  • Ручное и автоматическое (по оригинальному алгориму использующему элементы нечёткой логики и кластерного анализа с возможностью обучения на примерах) построение гипнограммы. Возможностью редактирования автоматически построенной гипнограммы и сравнения её с построенной в ручную.

  • Выявление и отображение цветом на сигнальном окне различных видов дыхательных расстройств (центральное/обструктивное/смешанное апноэ, гипопноэ, десатурация), различных паттернов мозговой активности, позволяющих выделить стадии сна (сонные веретёна, К-комплексы, пилообразные волны), признаки эпилептиформной активности, движения (периодические и одиночные движения конечностей) и других событий сна. Отображение событий сна в сжатом виде в окне ПСГ, что позволяет оценить распределение проявления тех или иных физиологических проявлений на протяжении длительного времени. Автоматический поиск некоторых событий сна (апноэ, храп, десатурация, движения глаз). Автоматическое выделение и устранение влияния окулограммы, кардиограммы и миограммы на электроэнцефалограмму.

  • Отображение динамики изменения физиологических показателей в едином временном масштабе с гипнограммой. По сигналам ЭЭГ показываются тренды индексов ритмов мозговой активности, по сигналам дыхания – тренды частоты и глубины дыхания, по сигналу ЭКГ – тренд ЧСС, по сигналу пульсоксиметра – тренды SpO2 и ЧП, по сигналам ЭМГ – тренды показателей тонуса мышц и т.д. Эти тренды показателей используются для визуальной оценки и более достоверного формирования экспертной гипнограммы.

  • Отображение динамики изменения физиологических показателей (индексы ритмов мозговой активности, показатели дыхания и деятельности сердечно-сосудистой системы, и др.) в виде трендов для визуальной оценки врачом.

  • Использование для анализа сигналов различных вариантов спектрального анализа и топографического картирования.

  • Автоматический расчёт статистических показателей сна на основании построенной гипнограммы и выделенных событий сна. Формирование отчётных форм, содержащих данные в табличном и графическом виде в соответствии с общепринятыми в сомнологии стандартами и нормативами, по распределению стадий сна, дыхательным нарушениям, динамике сатурации кислорода, двигательной активности во сне, а также формирование словесного описания полисомнографического исследования с выявленными признаками различных нарушений для и вывода на печать.


Использование ПМО "Энцефалан-ПСГ" с различным оборудованием производства НПКФ "Медиком МТД"

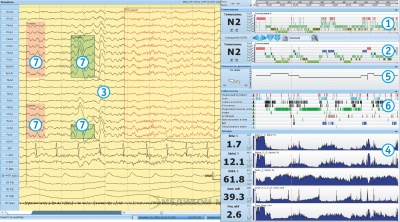

Пример расположения информации при обработке ЭЭГ/ПСГ исследований

ПМО Энцефалан-ПСГ

Автоматически построенная гипнограмма (1), как правило, является «черновым вариантом», на её основе врач строит экспертную гипнограмму (2), уточняя продолжительность и тип стадий сна при визуальном анализе данных в сигнальном окне (3), а также с помощью различных видов математического анализа и трендов расчётных показателей.

Тренды (4) дают представление о динамике физиологических характеристик в сжатом виде при длительной регистрации, что значительно ускоряет визуальный анализ больших массивов данных, получаемых при ПСГ-исследованиниях.

Динамика изменения положения тела пациента (5) представляется в виде графика и учитывается при формировании отчёта. Во время обработки исследования врач выявляет визуально или автоматически различные события сна (6, 7), указывая временные интервалы и каналы, к которым они относятся, в частности, признаки стадий сна (К-комплексы, сонные веретёна, БДГ и др.), формы двигательной активности (периодические движения ног и др.), дыхательные нарушения (различные формы апноэ, гипоапноэ, эпизоды десатурации).

Форма представления выявленных событий (6, 7) на нативных сигналах определяется настройками пользователя для удобства визуального восприятия. События используются при расчете статистики сна и формировании отчётов. Сжатое представление событий сна в одном временном масштабе с гипнограммой и трендами помогает комплексному визуальному анализу ПСГ исследования, а навигация по исследованию предоставляет возможность синхронизированного перехода к интересующему врача фрагменту нативных сигналов для дополнительного анализа.

Отчетные формы по полисомнографическим исследованиям

Отчетные формы по полисомнографическим исследованиям На основе ЭЭГ, ЭМГ и ЭОГ сигналов формируется отчет по распределению стадий сна, а также словесное описание полисомнографического исследования с выявленными признаками различных нарушений для формирования итогового отчёта.

На основе сигналов, поступающих с беспроводного пульсоксиметра, программа автоматически определяет интервалы десатурации и формирует отчетные формы по данным SpO2 в привязке к стадиям сна (гипнограмме) и положениям тела.

На основе анализа сигналов абдоминальной и грудной рекурсии дыхания, потока дыхания осуществляется дифференциальная диагностика апноэ (центральное, обструктивное, смешанное) и автоматически формируются отчетные формы по дыхательным нарушениям.

На основе данных датчика положения тела и данных от беспроводных датчиков двигательной активности выявляется наличие и степень выраженности «синдрома беспокойных ног» и формируются отчетные формы по двигательным нарушениям во сне.
